Hp 4321s/4421s拆解全过程

今天终于把我的hp 4321s拆解了。哈哈。目的是要装2G的内存条,还真不容易。我是按照下面的教程拆解的,很详细,我只把键盘拿开了,然后就直接安装内存,hp 4321s的内存条,用内存条对准里面,然后斜着插入卡槽,再稍微用力按下去就可以了。

附件原文教程:转载自 本本网

惠普Probook 4421s/4321s底部采用了一体化设计,没有一个小底盖,甚至看不到一颗螺丝,对于想直接动手加内存、加蓝牙模块的本友来说,如何拆解是一个令人头疼的问题。下面我们就请高手来给大家师范一下如何拆解4421s。




底部没有任何的螺丝(包括脚垫下面)

寻找问题的突破口

如果底部采用了一体化外壳设计,那么基本上可以肯定该款笔记本的安装和维护都需要从C面(键盘面)入手。但是,这款笔记本除了电池仓内的4颗螺丝外,底部其他部位没有任何螺丝,这是否意味着电池仓内的4颗螺丝就是打开笔记本外壳“大门”的钥匙呢?事实证明答案是肯定的。

卸掉装饰面板 豁然开朗

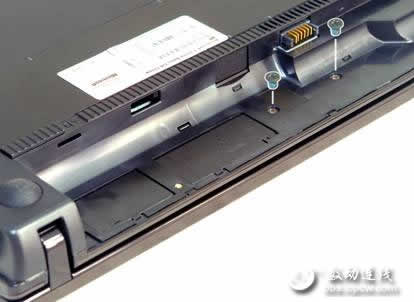

图2:拆掉电池仓内的4颗螺丝,为卸掉开关装饰面板做准备

拆掉4颗螺丝并没有花费太多的时间(图2),但让人烦恼的是4颗螺丝拆掉后,与螺丝对应位置的C面电源开关和音箱装饰面板并没有脱落,中央位置虽然可以上下摇动,但两边仍然固定得十分紧密。


图3 拆解前笔记本俯视图(箭头为每部分模块的移除方向)

尝试“暴力”扣动面板未果之后,考虑是不是还存在暗扣或者固定滑槽进行固定,于是尝试水平和垂直方向滑动进行拆解。奇迹出现了,当笔者朝屏幕方向滑动面板时(图3部位A),固定紧密的面板居然从机身脱离,并露出了音箱及开关电路,关键是同时也看到了固定键盘的螺丝,看来问题简单了,下面的拆解思路也豁然开朗。

卸掉键盘 水到渠成


图5:水平方向移除掌托,注意连接线

固定键盘一共有4颗螺丝,卸掉这4颗螺丝后,凭借键盘顶端边缘和机身之间预留的空隙,相信大家已经可以猜测得到键盘拆解的滑动方向了。朝向屏幕方向水平滑动键盘,键盘与机身脱落(图3部位B)。不过由于二者之间有连接排线,取下键盘时需要先将其拆掉。

卸掉掌托 大功告成

同样的道理,取掉键盘后,笔者轻易就看到了固定掌托的两颗螺丝,在螺丝位附近还有硬盘和无线网卡标识(意味着拆掉螺丝即可看到相关部件),并给出了掌托移除的方向英文提示。


图6 注意键盘(左)和掌托(右)的连接线,竟预留有指纹识别器接口

按照提示,拆除两颗螺丝并顺着机身右侧方向水平滑动掌托,掌托和机身剥离(图5)。由于掌托和机身之间连接有触控板连接线,操作需要注意,避免用力过大拉断连接线(图6)。


图7 拆解后笔记本俯视图

至此,惠普Probook 4421s的所有内部元件均呈现在我们面前(图7),升级内存此时是不是变得十分容易了。比较有意思的是,在拆解过程中,笔者看到这款机型预留有指纹识别接口(图6红色圆圈处),看来还可以为Probook 4421s加装指纹识别器了,是不是升级内存的同时又可以省钱了!

编后:

从本文作者的拆解想必大家也有所领悟吧!对于底部没有任何螺丝的笔记本,基本可以断定其拆解都是从C面的某一个部件开始的,而通过电池仓内设置装饰面板的固定螺丝,已经成为厂商广泛采用的通路设计。
